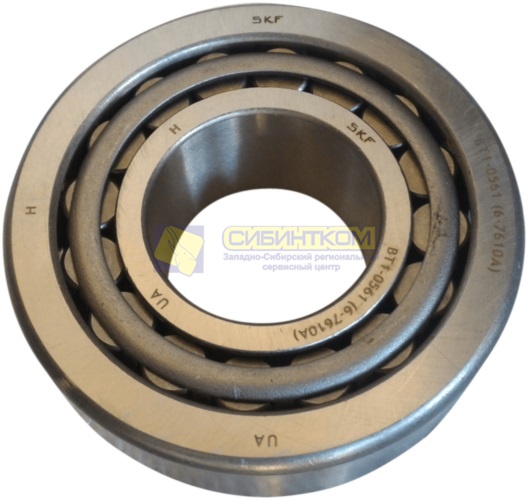

Подшипник 7610 лебедка КС-4562 - запасные части

Редуктор грузовой лебедки автокрана КС-4562 передает огромный крутящий момент от гидромотора на барабан намотки стального каната. Из-за применения косозубых передач на валы редуктора одновременно действуют сильные радиальные биения и продольные осевые усилия. За счет линейного контакта конических роликов с беговыми дорожками колец, подшипник 7610 / 32310 обеспечивает максимальную жесткость опоры. Конструкция является разъемной (наружное кольцо-«стакан» отделяется от внутреннего блока роликов с сепаратором), что позволяет устанавливать их зеркально (парами) для жесткой фиксации вала в обоих направлениях.

Технические параметры и геометрия подшипника 7610 (32310):

• Внутренний диаметр ($d$): 50 мм (посадочный размер на вал редуктора лебедки).

• Наружный диаметр ($D$): 110 мм (размер посадочного гнезда в чугунном корпусе редуктора).

• Ширина / Высота общая ($B$ / $T$): 42,25 мм (сверхширокая силовая база тяжелой серии для максимального пятна контакта).

• Масса изделия: 1,83 кг.

• Статическая грузоподъемность ($C_0$): 176,0 кН (предельный показатель сопротивления деформации).

• Динамическая грузоподъемность ($C$): 160,0 кН.

• Номинальная частота вращения: до 4 500 об/мин (при работе в постоянной масляной ванне).

• Материал сепаратора: Усиленная штампованная углеродистая сталь.

Специфика работы в грузовой лебедке автокрана КС-4562:

В моменты отрыва тяжелого груза от земли лебедка испытывает колоссальный рывок. Конический подшипник тяжелой серии 7610 эффективно амортизирует ударные векторы нагрузок, предотвращая смещение валов-шестерен. Это гарантирует строгое сохранение межцентровых расстояний зубчатых зацеплений редуктора лебедки, исключая проскальзывание или выкрашивание зубьев косозубых пар, что критически важно для безопасной работы КМУ.

Основные причины износа и дефектовки конических подшипников лебедки:

1. Ошибки регулировки теплового зазора: При переборке редуктора лебедки критически важно правильно выставить осевой люфт с помощью регулировочных прокладок. Перетяг прижимной крышки намертво зажимает ролики, вызывая мгновенный перегрев, выгорание смазки и заклинивание узла. Напротив, чрезмерный люфт приводит к перекосу вала, жесткой вибрации каната при подъеме и быстрому излому зубьев шестерен редуктора.

2. Абразивный износ продуктами приработки зубьев: Эксплуатация редуктора на загрязненном масле с металлической стружкой (при пренебрежении регламентной заменой масла и фильтроэлементов типа EA 046). Металлическая пудра работает как наждак, стачивая конусный профиль роликов, что вызывает люфт вала и нарастающий гул лебедки.

3. Коррозия элементов качения при простое: Автокран часто работает под открытым небом. При износе сопутствующих сальников внутрь картера проникает конденсат и дождевая влага. При длительном простое техники ролики покрываются раковинами ржавчины, и при первом же пуске лебедки под нагрузкой пораженный металл начинает лавинообразно крошиться.

Рекомендации по монтажу и сервисному обслуживанию:

• Прецизионная раздельная запрессовка: Наружное кольцо запрессовывается отдельно в корпус редуктора лебедки, а внутреннее — на вал $\varnothing$ 50 мм (рекомендуется использовать индукционный нагреватель для предварительного равномерного нагрева кольца до $+80\dots+100^\circ\text{C}$). Насаживание выполняйте строго через калиброванную оправку. Наносить прямые удары молотком по роликам или сепаратору категорически запрещено.

• Финишный контроль вращения: После полной сборки и регулировки валов редуктора лебедки КС-4562 проверьте плавность хода вручную. Вал должен вращаться свободно, без заеданий, рывков и ощутимого продольного люфта.

• Обязательная замена манжет: При замене подшипников всегда устанавливайте новые резиновые сальники валов редуктора, чтобы исключить утечку трансмиссионного масла.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный конический роликовый подшипник 7610 (32310) грузовой лебедки, а также сопутствующие элементы для качественного ремонта автокранов и манипуляторов: регулировочные прокладки валов, стопорные кольца серии EQ, сальники и манжеты, фрикционные диски и тормозные ленты лебедок, коробки отбора мощности (КОМ), гидромоторы, сменные магистральные фильтроэлементы слива (EA 046), калиброванные пальцы (ось ротатора ТЛ-1.003, пальцы стрелы), стопорные пластины крепителей (94261758) и премиальные всесезонные трансмиссионные масла. Наши специалисты в Тюмени помогут безошибочно укомплектовать надежный ремонтный набор.
