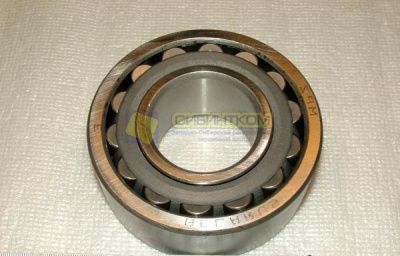

Подшипник 3610 кронштейна грузовой лебедки - запасные части

Кронштейн (опора) грузовой лебедки КМУ испытывает жесткие динамические и радиальные нагрузки при намотке и сматывании стального каната под весом груза. Линейный контакт двух рядов бочкообразных роликов подшипника 3610 со сферической дорожкой качения наружного кольца обеспечивает узлу непревзойденную жесткость и устойчивость к перекосам рамы лебедки (до $2^\circ\dots3^\circ$).

Технические параметры и геометрия подшипника 3610 (22310):

• Внутренний диаметр ($d$): 50 мм (посадочный размер вала барабана лебедки).

• Наружный диаметр ($D$): 110 мм (размер посадочного гнезда в корпусе кронштейна/опоры лебедки).

• Ширина / Высота ($B$): 40 мм (широкая силовая база тяжелой серии для максимального пятна контакта).

• Масса изделия: 1,90 кг.

• Статическая грузоподъемность ($C_0$): 156,0 кН (максимальный показатель несущей способности).

• Динамическая грузоподъемность ($C$): 173,0 кН.

• Номинальная частота вращения: до 4 500 об/мин (в условиях масляной ванны / консистентной смазки).

• Конструктивное исполнение: Открытый подшипник. Для лебедок КМУ традиционно поставляются модификации со смазочной канавкой и тремя отверстиями для внесения смазки на наружном кольце (международный индекс W33). В зависимости от условий вибрации применяется стальной или массивный латунный сепаратор (3610 Л / 22310M).

Специфика работы в кронштейне грузовой лебедки:

При подъеме максимального веса стальной трос давит на барабан с огромным усилием, стремясь прогнуть приводной вал. Стандартные шариковые подшипники в таких условиях мгновенно заклинивают из-за перекоса колец. Двухрядный сферический роликовый подшипник 3610 в кронштейне лебедки свободно перераспределяет нагрузку по бочкообразным роликам, позволяя валу вращаться абсолютно плавно, без рывков и заеданий, что критически важно для точного позиционирования груза оператором.

Основные причины износа и дефектовки опорного подшипника лебедки:

1. Абразивный износ и вымывание смазки: Редуктор и кронштейн лебедки установлены открыто на поворотной платформе КМУ и подвержены воздействию осадков, песка и лесной пыли. При повреждении сопутствующих сальников и пыльников смазка вымывается, а затянутый внутрь абразив стирает профиль роликов, вызывая сильный радиальный люфт барабана.

2. Усталостное выкрашивание (питтинг) и сколы роликов: Систематический перегруз крановой установки, попытки сдернуть рывком зажатый или примерзший груз. Ударные нагрузки приводят к микротрещинам на дорожках качения и разрушению латунного или стального сепаратора.

3. Коррозия элементов качения при простое: Если спецтехника длительное время простаивает под открытым небом без обновления смазки, конденсат вызывает питтинговую коррозию на роликах. При первом же запуске лебедки пораженный металл начинает крошиться, подшипник начинает сильно шуметь и греться.

Рекомендации по монтажу и сервисному обслуживанию:

• Прецизионный тепловой монтаж: Посадка подшипника 3610 на вал лебедки выполняется с натягом. Рекомендуется использовать равномерный предварительный нагрев подшипника в индукционном нагревателе до $+80\dots+100^\circ\text{C}$. Категорически запрещено наносить прямые удары молотком по кольцам, роликам или сепаратору — закаленная сталь расколется, а геометрия качения будет безвозвратно испорчена.

• Регулярное шприцевание шарнира: Если кронштейн лебедки оборудован пресс-масленкой (тавотницей), производите регулярное нагнетание свежей смазки через канавку W33. Применяйте высокоадгезивные водостойкие пластичные смазки с противозадирными присадками (EP), содержащие дисульфид молибдена ($MoS_2$) или графит.

• Комплексная замена сальников: При переборке опоры лебедки и замене подшипника всегда устанавливайте новые резиновые манжеты (сальники) вала, чтобы надежно изолировать внутреннюю полость от уличной грязи и влаги.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный подшипник кронштейна грузовой лебедки 3610 (22310) во всех исполнениях (W33, с латунным сепаратором Л/М, коническим отверстием К), а также сопутствующие элементы для качественного ремонта грузоподъемных механизмов: стопорные кольца серии EQ, сальники валов, тормозные накладки и фрикционные диски лебедок, высокопрочный крепеж (стопорные пластины 94261758), гидромоторы привода лебедки, фильтроэлементы слива (EA 046) и премиальные всесезонные масла. Наши специалисты в Тюмени помогут точно подобрать детали по каталогам вашей спецтехники.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимого количества на основном складе и варианты скидок при покупке ремкомплектов в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России проверенными транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
