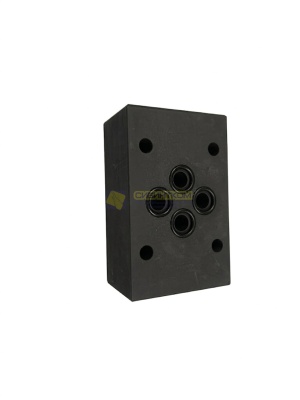

Плита присоединительная (монтажная с отводами 1/4 для реле давления), ЕВ36314

Присоединительная плита ЕВ36314 — это компактный гидравлический блок, предназначенный для интеграции контрольно-измерительных приборов и приборов безопасности в общую гидросистему манипулятора. Основная функция данной плиты — создание точки подключения для реле давления (маностатов) и манометров через стандартные порты 1/4". Плита ЕВ36314 выступает в роли промежуточного звена, позволяя системе управления КМУ (например, на моделях ИТ-150, ИТ-180) получать данные о рабочем давлении в магистралях подъема или телескопирования. Изготовленная из анодированного алюминия или оцинкованной стали, плита устойчива к коррозии и выдерживает высокие пульсации давления. Предлагаем оригинальные монтажные плиты со склада ООО «Сибинтком» в Тюмени.

Подробнее

Нашли дешевле?

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Монтажная плита ЕВ36314 обеспечивает герметичное соединение датчиков с гидравлической линией, минимизируя количество переходников и риск утечек.

Технические характеристики:

Артикул: ЕВ36314.
Порты подключения: 1/4" BSP (отводы под реле давления).
Применяемость: КМУ ИНМАН (тросовые серии ИТ), Palfinger, гидросистемы спецтехники с электронными системами защиты.
Назначение: Монтаж реле давления, датчиков давления, контрольных точек.
Материал: Высокопрочный сплав (алюминий или сталь с антикоррозийным покрытием).

Основные преимущества:

Компактность: Малые габариты позволяют разместить плиту в стесненном пространстве распределительной коробки или на колонне манипулятора.
Универсальность портов: Резьба 1/4" является стандартом для большинства датчиков давления и манометров импортного и отечественного производства.
Надежность сопряжения: Прецизионная обработка посадочных мест гарантирует герметичность соединения при использовании соответствующих уплотнительных колец.
Виброустойчивость: Конструкция плиты и способ её крепления рассчитаны на постоянные вибрации, возникающие при работе двигателя шасси и гидравлического насоса.

Узлы применения в КМУ:

Линия ограничения грузоподъемности: Установка реле давления, которое отсекает работу манипулятора при превышении номинального веса.
Система телескопирования: Контроль давления при выдвижении/задвижении секций стрелы.
Блок управления опорами: Мониторинг давления в цилиндрах аутригеров.
Контрольная точка: Использование отвода плиты для подключения сервисного манометра при диагностике гидросистемы.

Рекомендации по монтажу:

Уплотнение: Для подключения датчиков к плите ЕВ36314 используйте резинометаллические кольца (USIT) или специализированный гидравлический герметик. Использование ФУМ-ленты в гидросистемах высокого давления не рекомендуется.
Затяжка: Соблюдайте моменты затяжки при вкручивании реле давления в алюминиевую плиту, чтобы не сорвать резьбу.
Чистота каналов: Перед установкой убедитесь, что внутренние каналы плиты не содержат металлической стружки или консервационной смазки.
Ориентация: Устанавливайте плиту так, чтобы к датчикам был обеспечен удобный доступ для их настройки или замены.

Напоминаем: В ООО «Сибинтком» вы можете приобрести плиту ЕВ36314, а также сами реле давления, манометры, штуцеры и РВД. Наши специалисты в Тюмени помогут вам правильно подобрать компоненты для системы безопасности вашего манипулятора.

Условия поставки и контакты: Узнайте актуальную цену и наличие на складе в ООО «Сибинтком». Быстрая отгрузка со склада в Тюмени, доставка во все регионы России (СДЭК, Деловые Линии, ПЭК).
