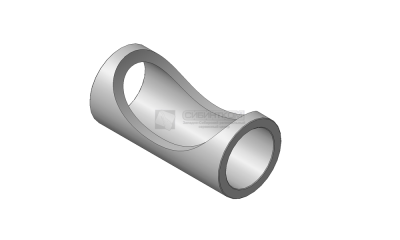

Втулка ПЛ97.01.671 пов. колонны (пластик)

Использование инженерных пластиков (полиамидов) в узле поворотного механизма ПЛ-97 обусловлено необходимостью снижения общего веса конструкции, гашения вибрационных пульсаций от гидросистемы и обеспечения идеальных антифрикционных свойств.

Технические параметры и особенности детали:

• Обозначение по каталогу (чертеж): ПЛ97.01.671 (ПЛ-97.01.671).

• Применяемость: Лесные гидроманипуляторы ОМТЛ-97, ПЛ-97-31, ПЛ-97-32 и их модификации.

• Материал: Модифицированный полиамид (капролон) высокой плотности с антифрикционными добавками. Материал обладает уникальной износостойкостью, низким коэффициентом трения в паре со сталью и не подвержен коррозионному разрушению.

• Конструктивное исполнение: Крупногабаритная толстостенная пластиковая втулка цилиндрической формы, прошедшая прецизионную токарно-фрезерную обработку под посадочные допуски ОПУ манипулятора «Велмаш».

Преимущества пластиковых втулок из полиамида перед металлом:

• Высокая демпфирующая способность: Пластик эффективно поглощает жесткие динамические удары и вибрацию, возникающие при резкой остановке тяжелой стрелы с пачкой бревен, защищая стальные элементы колонны от растрескивания и усталостной деформации.

• Устойчивость к «схватыванию»: В отличие от бронзы или стали, полиамид полностью исключает риск заклинивания или сваривания сопряженных металлических поверхностей даже при кратковременном дефиците смазочного материала.

• Стойкость к агрессивной среде: Деталь не ржавеет при постоянной работе лесовоза в условиях высокой влажности, грязи, воздействия соков хвойных пород древесины и дорожных реагентов.

Основные причины износа и люфта поворотной колонны:

1. Абразивное истирание пылью: Налипание мелкодисперсного песка, коры и дорожной пыли на смазку в узле ОПУ. Со временем этот состав начинает работать как наждачная бумага, постепенно стачивая внутренний рабочий слой пластиковой втулки и увеличивая зазор.

2. Деформация из-за перегрузок: Систематический подъем хлыстов весом выше нормативного, регламентированного заводом «Велмаш». Огромный опрокидывающий момент вызывает местное смятие пластика, что приводит к появлению эллипса и люфту («болтанке») башни.

3. Естественный износ: Поворот колонны — один из самых циклически нагруженных процессов при лесозаготовке. Естественная выработка полиамида со временем требует замены втулки в рамках планового капитального ремонта ОПУ.

Рекомендации по монтажу и сервисному обслуживанию:

• Тщательная очистка ОПУ: Перед запрессовкой новой втулки ПЛ97.01.671 посадочное место на станине и сопрягаемая поверхность поворотной колонны должны быть полностью очищены от остатков старого запекшегося масла, ржавчины и механических фракций грязи.

• Равномерный прецизионный монтаж: Пластик чувствителен к точечным концентрированным ударам. Запрессовку втулки необходимо производить плавно с помощью гидравлического инструмента или винтовых оправок через деревянные или полимерные защитные проставки. Прямые удары тяжелой стальной кувалдой по торцу втулки могут расколоть или деформировать полиамидное изделие.

• Контроль шероховатости металла: Обязательно проверяйте зеркало сопрягаемой стальной колонны. Если на металле имеются глубокие задиры, коррозионные каверны или ступени от старой выработки, они мгновенно срежут рабочий слой новой пластиковой втулки. Перед сборкой металл необходимо отшлифовать.

• Регламент ТО и шприцевания: Несмотря на то, что полиамид обладает свойствами самосмазывания, узел ОПУ манипулятора ПЛ-97 требует регулярного нагнетания свежей пластичной смазки согласно сервисной книге. Применяйте качественные водостойкие смазки, нейтральные к полимерам, с добавлением дисульфида молибдена ($MoS_2$).

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальную пластиковую втулку поворотной колонны ПЛ97.01.671, а также полный перечень сопутствующих запчастей для ремонта поворотного механизма манипуляторов ВЕЛМАШ: гидроцилиндры поворота ОПУ $\varnothing$ 100 мм, рейки ОПУ, ремонтные комплекты уплотнений (РМК ГЦ ОПУ после 2006 года), опорные шайбы, высокопрочные метизы и специализированные смазочные материалы. Наши специалисты в Тюмени помогут безошибочно собрать ремкомплект под вашу модификацию спецтехники.

Условия поставки и контакты: Узнайте актуальную цену, наличие на основном складе и варианты оптовых скидок в ООО «Сибинтком». Быстрая комплектация и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
