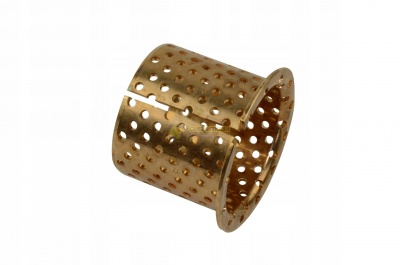

Втулка 60*65*60 с отверстием бронза

Втулки данного типоразмера изготавливаются из специализированных антифрикционных сплавов (оловянистая бронза марки CuSn8 или литая бронза БрОЦС5-5-5), что гарантирует отличную прирабатываемость, стойкость к заклиниванию и способность выдерживать высокие удельные давления.

Технические параметры и геометрия:

• Внутренний диаметр ($d$): 60 мм (под калиброванный шарнирный палец / вал 60 мм).

• Наружный диаметр ($D$): 65 мм (размер посадочного гнезда в проушине, толщина стенки — 2,5 мм).

• Ширина / Высота ($B$ / $L$): 60 мм.

• Конструктивные особенности: Снабжена сквозным отверстием для прохода смазки. Внутреннее зеркало втулки имеет развитую сеть спиральных, кольцевых или ромбовидных канавок, которые равномерно распределяют пластичную смазку по всей рабочей зоне и удерживают масляную пленку при пиковых радиальных нагрузках.

Типовые узлы применения на спецтехнике:

• Лесные гидроманипуляторы и КМУ (ЛВ-185, Велмаш, ОМТЛ, Loglift): Шарнирные соединения основания поворотной колонны, коренной узел крепления стрелы, проушины мощных гидроцилиндров подъема.

• Дорожно-строительная техника (JCB, Komatsu, CAT): Шарниры соединения стрелы и рукояти экскаваторов, узлы качания балансиров фронтальных погрузчиков.

• Лесозаготовительные грейферы: Узлы подвески тяжелых челюстных захватов и траверс ротатора.

Основные причины износа и дефектовки шарнира:

1. Сухое трение (дефицит смазки): Нарушение регламента шприцевания. Работа «на сухую» приводит к стремительному росту температуры в шарнире, задирам на зеркале втулки и последующему заклиниванию или проворачиванию детали в посадочном месте.

2. Абразивное истирание: Проникновение песка, глины, коры и влаги. Смешиваясь со смазкой, грязь превращается в жесткую притирочную пасту, планомерно стачивающую внутренний мягкий слой бронзы, что вызывает сильные люфты стрелового оборудования.

3. Смещение отверстия: Неправильный монтаж или прокручивание втулки в разбитой проушине, из-за чего смазочный канал перекрывается, полностью блокируя проход свежего масла от тавотницы.

Рекомендации по монтажу и сервисному обслуживанию:

• Парная замена («Палец + Втулка»): Никогда не устанавливайте новую калиброванную втулку на палец 60 мм, имеющий ступенчатую выработку, коррозионные каверны или эллипс. Разбитый палец уничтожит внутренний слой новой втулки за несколько рабочих смен. Меняйте детали комплектом.

• Совмещение каналов: При запрессовке строго следите за тем, чтобы технологическое отверстие во втулке идеально совпало со смазочным каналом на корпусе металлоконструкции.

• Прецизионный монтаж: Запрессовка втулки должна выполняться плавным усилием с помощью гидравлического пресса или винтовых оправок. Категорически запрещено забивать бронзовую втулку прямыми ударами кувалды по торцу — мягкий сплав легко скалывается, сминается и теряет правильную цилиндрическую форму.

• Регулярный регламент ТО: В условиях интенсивной эксплуатации спецтехники шприцуйте узел ежедневно. Применяйте специализированные водостойкие пластичные смазки с противозадирными присадками (EP) и добавлением дисульфида молибдена ($MoS_2$) или графита.

Напоминаем: В ООО «Сибинтком» вы можете купить бронзовую втулку 60×65×60 мм с отверстием, а также смежные типоразмеры серии 60×65, калиброванные высокопрочные шарнирные пальцы, стопорные кольца серии EQ, пресс-масленки (тавотницы) и профессиональные смазочные материалы. Наши технические специалисты в Тюмени помогут безошибочно укомплектовать ремонтный набор под вашу спецтехнику.
