Втулка 50*40 (с отверстиями)

В зависимости от конкретного узла применения спецтехники, втулки данного типоразмера изготавливаются в двух основных исполнениях:

1. Высокопрочные стальные втулки: Производятся из конструкционных сталей (цементуемые или легированные марки типа стали 45, 40Х, 20Х) с последующей глубокой закалкой (ТВЧ) или цементацией рабочего слоя до твердости 58–62 HRC. Предназначены для экстремальных ударных нагрузок (шарниры ковшей, стрел экскаваторов, коней манипуляторов).

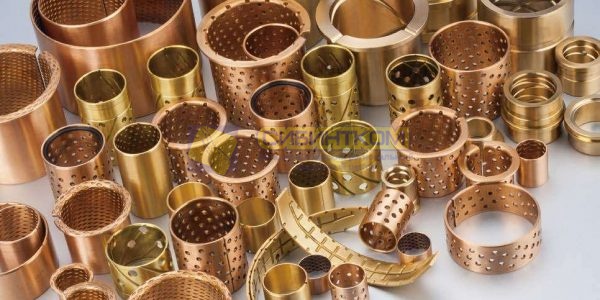

2. Антифрикционные бронзовые втулки: Изготавливаются из литой или свертной оловянистой бронзы (CuSn8, БрОЦС5-5-5). Обладают великолепной прирабатываемостью, защищают сопрягаемый палец от заклинивания и сваривания при дефиците смазки.

Технические параметры и геометрия (для ходовой модели 40х50):

• Внутренний диаметр ($d$): 40 мм (под калиброванный шарнирный палец 40 мм).

• Наружный диаметр ($D$): 50 мм (размер посадочного гнезда в проушине металлоконструкции).

• Ширина / Длина ($B$ / $L$): Подбирается индивидуально по каталогу (наиболее частые: 30, 40, 50, 60 мм).

• Особенности конструкции: Снабжена сквозными смазочными отверстиями (одним или несколькими). Внутреннее зеркало детали имеет развитую сеть канавок (спиральных, кольцевых или крестообразных) для равномерного распределения смазки под давлением и улавливания мелких продуктов притирки.

Типовые узлы применения на спецтехнике:

• Лесные гидроманипуляторы (ЛВ-185, ПЛ, Атлант, Велмаш): Шарниры складывания стрелы и рукояти, проушины гидроцилиндров подъема, соединения тяг и серег подвески ротатора.

• Экскаваторы и погрузчики (JCB, Komatsu, CAT, МТЗ): Соединительные узлы ковшевой трапеции, шарниры крепления рукояти к стреле.

• Автокраны (Ивановец, Галичанин серии КС): Проушины гидроцилиндров выдвижения и вывешивания опорных балок.

Основные причины интенсивного износа шарнира:

1. Сухое трение (голодание контура): Игнорирование регулярного шприцевания. При отсутствии смазки закаленная сталь или бронза перегревается, начинает разрушать поверхностный слой сопрягаемого пальца, что приводит к задирам и быстрому выходу из строя всего узла.

2. Абразивное истирание: Проникновение песка, глины, пыли и влаги в зазор шарнира. Смешиваясь со смазкой, дорожная грязь превращается в эффективный наждачный состав, стачивающий металл до появления сильных люфтов.

3. Смещение отверстий: При неправильной запрессовке или прокручивании втулки в разбитой проушине смазочное отверстие смещается относительно тавотницы, полностью блокируя проход новой смазки.

Рекомендации по монтажу и сервисному обслуживанию:

• Парный ремонт шарнира (Важно): При замене изношенной втулки обязательно проводите дефектовку сопрягаемого пальца (оси). Если палец имеет ступенчатую выработку или потерял геометрию (эллипс), установка новой втулки бессмысленна — разбитый палец уничтожит её внутренний слой за несколько рабочих смен. Меняйте детали комплектом.

• Совмещение смазочных каналов: При запрессовке втулки в проушину строго следите за тем, чтобы её сквозное технологическое отверстие идеально совпало с внутренним каналом подачи смазки (пресс-масленкой) на корпусе металлоконструкции.

• Прецизионная запрессовка: Монтаж детали должен производиться с помощью гидравлического пресса или специальных винтовых оправок, передающих усилие равномерно по всему торцу детали. Категорически запрещено забивать втулку прямыми ударами кувалды без проставок — это вызовет сколы кромок, замятие рабочего слоя и внутренний перекос.

Напоминаем: В ООО «Сибинтком» вы можете купить втулку 50×40 (40х50) мм со смазочными отверстиями любой требуемой длины, а также сопрягаемые высокопрочные пальцы (оси), стопорные кольца серии EQ, пресс-масленки (тавотницы) и высокоадгезивные влагостойкие пластичные смазки с противозадирными присадками (EP) на основе дисульфида молибдена ($MoS_2$) или графита. Наши специалисты в Тюмени помогут точно подобрать компоненты под вашу модель техники.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимой длины втулки на основном складе и варианты скидок при покупке ремкомплектов в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
