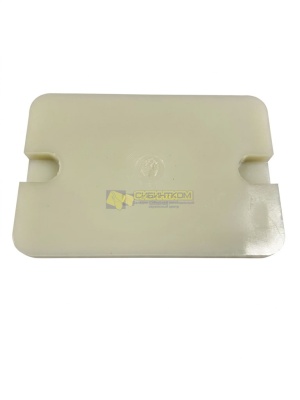

Вкладыш ПЛ70.17.001-01(рукоять-удл.)

Направляющие вкладыши ПЛ70.17.001-01 изготавливаются методом точного литья или механической фрезеровки из высокотехнологичного инженерного пластика (полиамид-6 / блочный капролон, модифицированный графитовой или масляной смазкой). Такой композитный состав обладает рекордно низким коэффициентом трения, высокой ударной вязкостью и выдающейся стойкостью к планомерному механическому износу при экстремальных удельных давлениях.

Технические параметры и особенности детали:

• Обозначение по каталогу (чертеж): ПЛ70.17.001-01 (ПЛ-70.17.001-01).

• Применяемость: Лесные гидравлические манипуляторы ВЕЛМАШ серий ПЛ-70, ПЛ-97 и их заводские модификации.

• Место установки: Передняя внутренняя часть оголовка рукояти манипулятора.

• Материал: Износостойкий антифрикционный полимер, сохраняющий геометрию и упругость в жестком температурном диапазоне (от $-40^\circ\text{C}$ до $+60^\circ\text{C}$), что имеет критическое значение для круглогодичной лесозаготовки в климатических условиях Сибири и Крайнего Севера.

Критическая важность своевременной замены скользунов КМУ:

При переносе тяжелой пачки бревен грейфером на максимальном вылете телескопа в месте стыка секций рукояти возникает колоссальный опрокидывающий момент. Эксплуатация манипулятора без полимерных вкладышей или с полностью стертыми элементами категорически запрещена. Прямой контакт «металла по металлу» мгновенно оставляет глубокие задиры на стальном коробе удлинителя, нарушает соосность, перегружает гидроцилиндр выдвижения и может привести к заклиниванию или необратимому изгибу стрелового графа. Вкладыш ПЛ70.17.001-01 принимает весь износ на себя, являясь необходимым расходным компонентом.

Основные причины ускоренного износа и поломки вкладыша:

1. Абразивное истирание лесной грязью: В процессе погрузки сортимента на выдвижную часть телескопа неизбежно оседает песок, глина, хвоя и измельченная древесная кора. При задвижении секции этот абразивный мусор затягивается внутрь и попадает на рабочую плоскость вкладыша. Грязь работает как наждак, стремительно уничтожая толщину пластика.

2. Систематический перегруз: Попытки сдернуть или вытащить зажатые хлысты, превышающие паспортную грузоподъемность КМУ ПЛ-70. Экстремальное радиальное давление сминает полиамидную плиту, вызывая появление микротрещин, сколов кромок и выдавливание вкладыша из посадочного паза.

3. Игнорирование люфтов: Если вовремя не скорректировать просадку скользунов, увеличившийся зазор вызовет жесткие динамические удары секций друг о друга при резких остановках гидравлики, что способно расколоть пластиковый элемент.

Рекомендации по монтажу и сервисному обслуживанию:

• Замена полным ремонтным комплектом (Важно): Направляющие вкладыши в оголовке рукояти работают в единой связке (верхние, нижние и боковые опорные пластины). Категорически не рекомендуется менять только один изношенный скользун, оставляя старые на смежных сторонах. Неравномерная толщина опор вызовет сильный перекос телескопического короба, что приведет к моментальному уничтожению новой детали.

• Подготовка сопрягаемых поверхностей: Перед монтажом оригинальных вкладышей ПЛ70.17.001-01 тщательно очистите внутренние полости рукояти и наружные плоскости выдвижного телескопа от запекшейся старой смазки, ржавчины и въевшегося песка. Внимательно осмотрите стальные листы стрелы на наличие заусенцев и сварочных брызг — любые неровности срежут новый пластик при первом же цикле работы.

• Специализированная смазка: Вопреки распространенному мнению, классические густые смазки (литол, солидол) малоэффективны для телескопических секций, так как они активно притягивают пыль и песок, превращаясь в абразив. Рекомендуется использовать специализированные адгезивные смазки для телескопических стрел (в виде спреев или паст). Они образуют прочную, почти сухую защитную пленку, которая не вымывается водой и снижает трение в разы.

• Калибровка зазоров: При установке новых скользунов производите точную калибровку зазоров с помощью регулировочных прокладок, исключая как свободное болтание секций, так и их чрезмерное зажатие.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный вкладыш рукояти ПЛ70.17.001-01, а также смежные компоненты для ремонта стрелового графа манипуляторов ВЕЛМАШ: вкладыши других модификаций (например, ПЛ70.03.014), гидроцилиндры выдвижения (телескопирования), износостойкие втулки корневого шарнира стрелы (ПЛ 70.19.063), калиброванные пальцы, стопорные крепители пальцев, ремонтные комплекты уплотнений гидравлики (контур ОПУ 100) и специализированные смазочные материалы. Наши технические специалисты в Тюмени помогут безошибочно укомплектовать надежный ремонтный набор.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимого количества на основном складе и варианты скидок при оптовых закупках в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России проверенными транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
