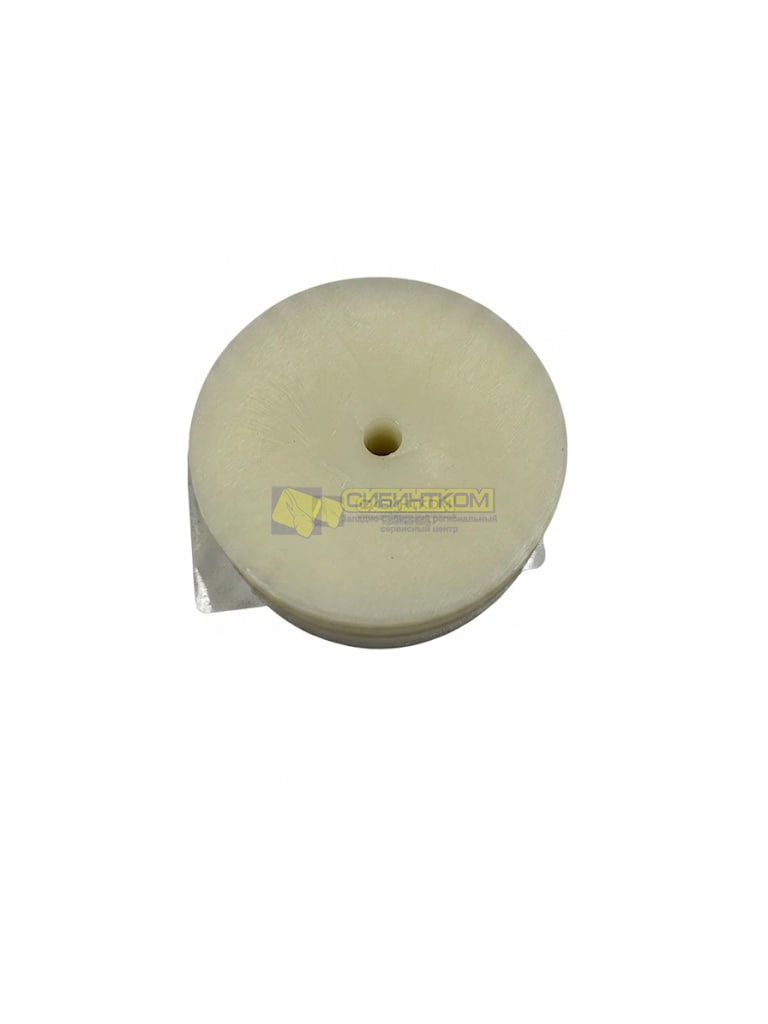

Вкладыш ПЛ70.03.014 (рукоять-удл)

Направляющие вкладыши ПЛ70.03.014 изготавливаются из современного высокопрочного полимерного композита (оригинальный литой графитонаполненный или маслонаполненный полиамид / капролон). Этот материал обладает рекордно низким коэффициентом трения, высокой износостойкостью и способностью выдерживать колоссальные сдавливающие удельные нагрузки.

Технические параметры и особенности детали:

• Обозначение по каталогу (чертеж): ПЛ70.03.014 (ПЛ-70.03.014).

• Применяемость: Лесные гидравлические манипуляторы ВЕЛМАШ серий ПЛ-70, ПЛ-97 и их модификации.

• Место установки: Передняя часть основного короба рукояти (внутренние опорные пазы) для направления движения телескопического удлинителя.

• Материал: Ударопрочный антифрикционный инженерный пластик, сохраняющий свои прочностные характеристики в широком температурном диапазоне (от $-40^\circ\text{C}$ до $+60^\circ\text{C}$), что крайне важно для круглогодичной лесозаготовки в Сибирском регионе.

Критическая важность своевременной замены скользунов:

Когда манипулятор ПЛ-70 удерживает тяжелую пачку бревен на максимальном вылете телескопа, в месте сопряжения секций возникает огромный опрокидывающий момент. Скольжение «металла по металлу» в этом узле недопустимо: оно мгновенно вызовет глубокие задиры на стальном коробе удлинителя, приведет к перекосу и заклиниванию гидравлики. Ползун ПЛ70.03.014 планомерно принимает на себя весь механический износ. Со временем его толщина уменьшается, что является нормальным процессом эксплуатации расходного элемента.

Основные причины ускоренного износа и поломки вкладыша:

1. Абразивное истирание лесной грязью: В процессе заготовки леса на выдвижную секцию удлинителя оседает древесная кора, хвоя, песок и пыль. При задвижении телескопа этот абразив затягивается внутрь рукояти и попадает прямо на рабочую поверхность пластикового вкладыша. Мусор работает как наждак, стремительно стачивая тело полимера.

2. Систематический перегруз манипулятора: Попытки поднять или вытащить зажатые бревна, превышающие номинальную грузоподъемность КМУ. Чрезмерное радиальное давление сминает композитную плиту, вызывая появление микротрещин, сколов краев и выдавливание вкладыша из посадочного места.

3. Игнорирование люфтов: Если вовремя не произвести замену или регулировку просевших вкладышей, увеличившийся зазор приведет к жестким ударным нагрузкам при резких остановках стрелы, что расколет пластиковый элемент.

Рекомендации по монтажу и сервисному обслуживанию:

• Комплексный ремонт узла (Важно): Ползуны в направляющем коробе рукояти ПЛ-70 работают в системе (верхние, нижние и боковые опорные элементы). Настоятельно рекомендуется производить замену вкладышей полным ремонтным комплектом. Установка одной новой плиты при сохранении старых изношенных на смежных сторонах вызовет критический перекос телескопа и моментальное уничтожение новой детали.

• Подготовка стальных поверхностей: Перед монтажом оригинальных вкладышей ПЛ70.03.014 тщательно очистите внутренние полости рукояти и наружное зеркало выдвижного телескопа от запекшейся старой смазки, въевшегося песка и следов коррозии. Проверьте стальные листы на наличие заусенцев и сварочных брызг — любые острые выступы срежут новый пластик при первом же цикле работы.

• Специализированная смазка: Хотя полиамид обладает свойствами самосмазывания, для долговечной работы узла телескопические секции необходимо регулярно обрабатывать. Рекомендуется использовать специальные адгезивные смазки для телескопических стрел (в виде спреев или паст), которые образуют прочную защитную пленку, не вымываются водой и, в отличие от солидола или литола, значительно меньше притягивают к себе лесной абразив и пыль.

• Регулировка зазоров: При установке новых скользунов производите точную калибровку зазоров с помощью регулировочных прокладок, исключая как свободное болтание секций, так и их чрезмерное зажатие, нагружающее гидроцилиндр телескопа.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный вкладыш рукояти ПЛ70.03.014, а также сопутствующие компоненты для ремонта стрелового графа манипуляторов ВЕЛМАШ: боковые ползуны, гидроцилиндры выдвижения (телескопирования), износостойкие втулки корневого шарнира стрелы (включая ПЛ 70.19.063), калиброванные пальцы, ремонтные комплекты уплотнений гидравлики (контур ОПУ 100) и специализированную химию. Наши специалисты в Тюмени помогут безошибочно укомплектовать надежный ремонтный набор.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимого количества на основном складе и варианты скидок при оптовых закупках в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России проверенными транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
