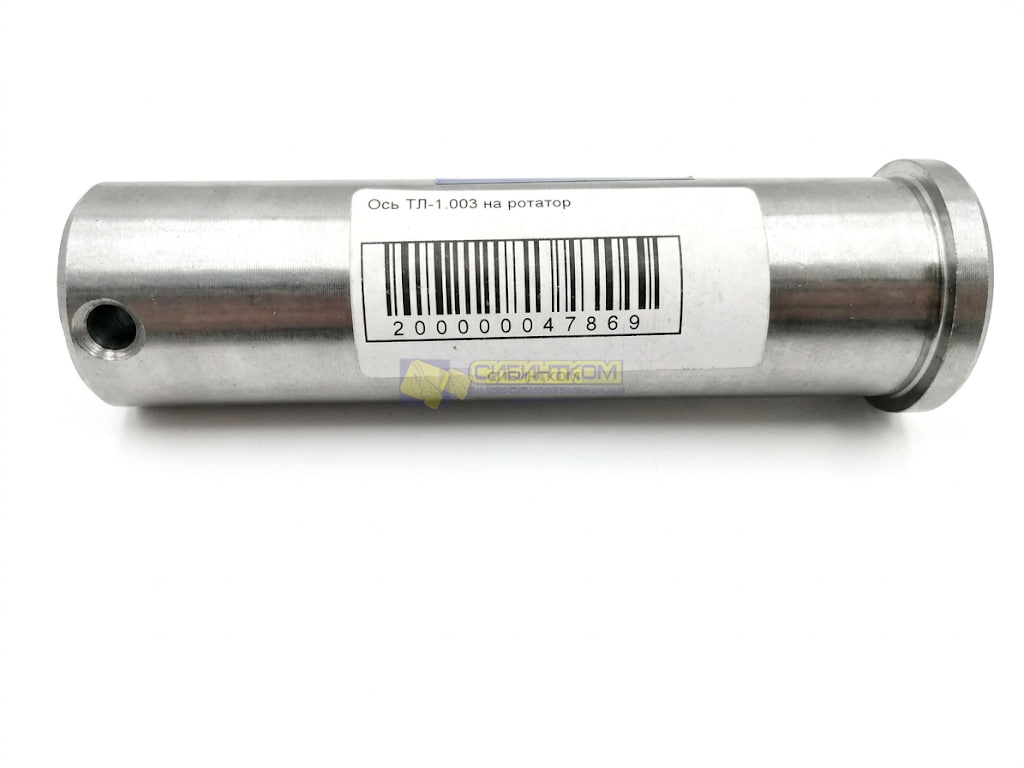

Ось ТЛ-1.003 на ротатор

Ось ТЛ-1.003 изготавливается из конструкционной легированной стали (например, марки 40Х, 30ХГСА или 20Х) с последующей прецизионной шлифовкой наружного зеркала и обязательной термической закалкой (ТВЧ) либо цементацией. Это обеспечивает идеальный баланс: высокую твердость рабочей поверхности против истирания и вязкую, пластичную сердцевину, защищающую деталь от хрупкого излома при ударах.

Технические параметры и особенности детали:

• Обозначение по каталогу (артикул): ТЛ-1.003 (ТЛ.1.003).

• Применяемость: Узлы подвески ротатора лесных КМУ ЛВ-185, Синегорец, ПЛ, ОМТЛ, СФ-65, работающие совместно со стандартными серьгами и челюстными захватами.

• Назначение: Обеспечение свободного качания (маятникового хода) ротатора и грейфера в одной из плоскостей подвески.

• Конструктивное исполнение: Калиброванный цилиндрический вал с прецизионными допусками. Торцевая часть пальца адаптирована под жесткую блокировку от прокручивания с помощью оригинальных стопорных пластин — крепителей (типа 94261758).

Критическая важность обслуживания осевых шарниров КМУ:

Узел подвески ротатора находится в зоне постоянного воздействия внешней среды (древесный сок, кора, песок, влага, снег). Ось ТЛ-1.003 работает в паре со сменными износостойкими втулками (например, бронзовыми втулками подвески 35*40 или стальными закаленными элементами). Своевременный уход за этим сопряжением напрямую определяет живучесть КМУ.

Основные причины интенсивного износа и повреждения оси:

1. Сухое трение (голодание шарнира): Игнорирование регулярного регламента шприцевания. При дефиците пластичной смазки коэффициент трения резко возрастает, узел перегревается, и втулка начинает «наволакивать» металл на зеркало оси. На пальце образуются глубокие задиры и ступенчатая выработка.

2. Абразивный износ лесной грязью: Измельченная кора, песок и хвоя оседают на шарнире подвески. Постепенно проникая в зазор между осью ТЛ-1.003 и втулкой, этот мусор смешивается со смазкой, превращаясь в эффективную наждачную пасту, которая планомерно стачивает калиброванный диаметр стали.

3. Разбивание посадочных мест (эллипс): Если палец эксплуатируется с полностью изношенными втулками, люфт в серьге стремительно увеличивается. Жесткие динамические удары при резкой остановке ротатора деформируют ось, превращая её круглое сечение в эллипс, и раздавливают проушины навесного оборудования.

Рекомендации по монтажу и сервисному обслуживанию:

• Комплексный парный ремонт (Критично): Никогда не устанавливайте новую ось ТЛ-1.003 в старые, разбитые или изношенные втулки серьги/ротатора. Люфт моментально уничтожит зеркало нового пальца. Шарнир всегда ремонтируется комплектом: «Новая ось + Новые втулки».

• Жесткая фиксация от прокручивания: При установке оси в проушину обязательно закрепите её штатным стопорным крепителем. Палец должен быть намертво заблокирован в теле проушины, а всё взаимное вращение и трение должно происходить исключительно внутри расходной втулки. Если стопор ослабнет и палец начнет вращаться напрямую в металлоконструкции КМУ, он разобьет дорогостоящую серьгу или оголовок рукояти.

• Применение фиксаторов резьбы: Фиксирующие болты стопорной пластины обязательно очищайте и сажайте на высокопрочный анаэробный герметик для защиты от постоянных вибраций.

• Регламент ТО: В условиях интенсивной лесозаготовки шприцуйте узел подвески ротатора ежедневно. Рекомендуется использовать высокоадгезивные водостойкие пластичные смазки с противозадирными присадками (EP) и обязательным добавлением дисульфида молибдена ($MoS_2$) или графита.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальную ось ротатора ТЛ-1.003, а также сопутствующие элементы для полного восстановления узла подвески: износостойкие втулки (бронзовые, стальные, металлофторопластовые РАР), соединительные серьги (линки) КМУ в сборе, стопорные пластины, высокопрочные метизы, гидравлические ротаторы (Балттротор, Indexator), ремкомплекты гидроцилиндров грейфера (включая комплекты 63х40 старого образца) и смазочные материалы премиум-класса. Наши специалисты в Тюмени помогут безошибочно собрать ремкомплект под вашу технику.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимого количества на основном складе и варианты скидок при покупке ремкомплектов в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России проверенными транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке, исключающей повреждение шлифованных поверхностей.
